I-2015 Multi-Diag Access J2534 Manuel de l'utilisateur

Dieu est le multi-diag j2534 pass-thru obd2 device mode d' emploi, zoals

la version,

Appareil compatible + PCB

Langue,

système de Mounding,

Comment activer et installer I-2015 Multi-Diag

Liste des véhicules,

protocole

Comparation tussen Multidiag ACTIA J2534

Version:

V2015.01

* Mise à jour nouvelles   DVD I-2015, 23 mises à jour d'incendie, de nouveaux systèmes 5300 (liste des mises à jour dans les systèmes de DVD Multi-Diag de IV-2013).

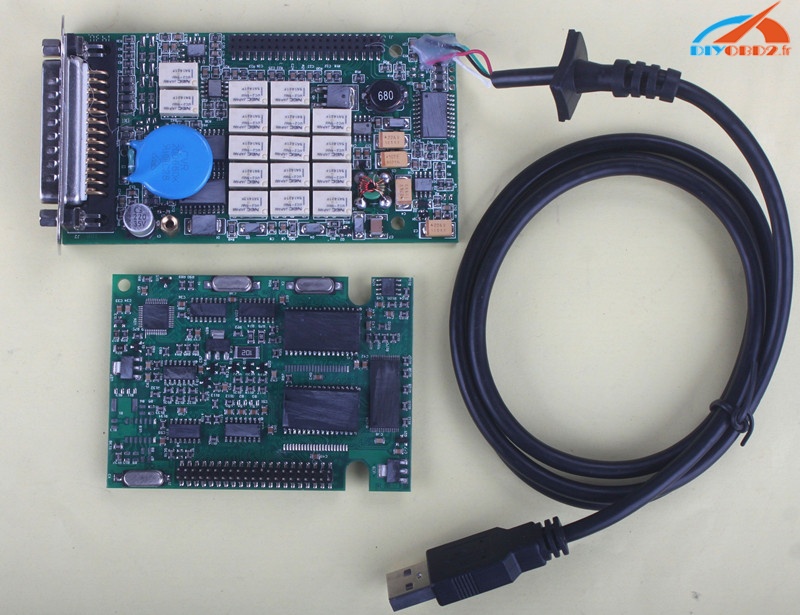

Appareils compatibles:

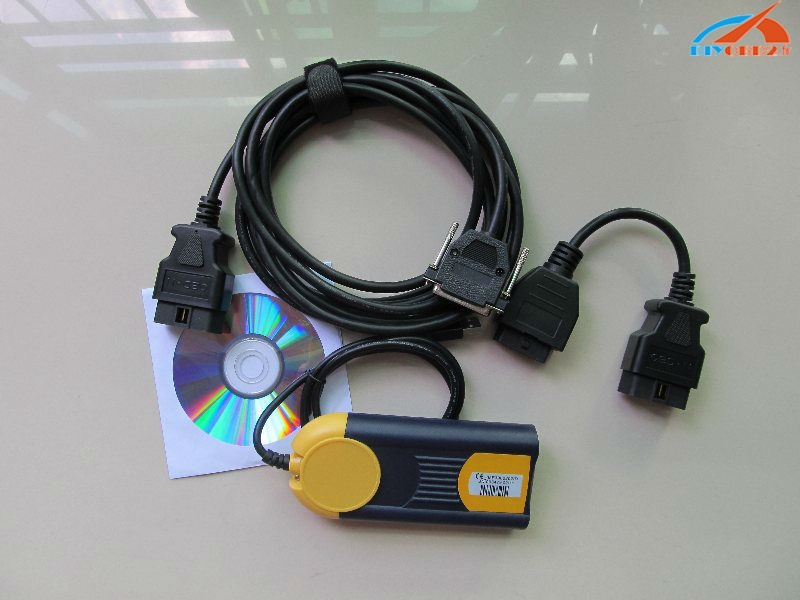

New I-2015 Multi-Diag Access J2534 Pass-Thru OBD2 périphérique

Avec carte de circuit imprimé

Multi-langues:

Anglais, bulgare, croate, tchèque, danois, néerlandais, finnois, français, allemand, hébreu, hongrois, italien, polonais, roumain, portugais, russe, serbe, slovène, espagnol, suédois, turc

Système d'exploitation:

Win XP, Win 7 32bit

Comment activer le logiciel I-2015:
1. S'il vous plaît déconnecter les als réseau installer le logiciel.

2. S'il vous plaît suivre la  vidéo d'installation  pour installer le logiciel et les pilotes.

3. Après insatall, pls envoyer ID (31-xxxxxxxxxxx) pour nous, nous vous ferons parvenir le code d'activation.

Comment installer I-2015 Multi-Di @ g logiciel Access J2534:

1) Installez .NET Framework 4

Ouvrez  MDO I 2015  CD du logiciel

Copier  MDS I 2015_V33.06  fichier zip sur le disque D

Installez  DotNet  setup (Microsoft .NET Framework 4 Setup) sur CD

Accepter un accord de licence

Cliquez sur Installer

installation du cadre est terminée

Cliquez sur Terminer

2) Installez DAEMON Tools

Installer  Daemon Tools Lite

Choisir la langue u want

ClickNext

Sélectionnez  Licence Libre , cliquez sur Suivant

ClickNext

Cliquez sur Installer

DAEMON Tools a la jambe installé avec succès, cliquez sur Terminer

DAEMON Tools Interface se déroulera

Ouvrir  KEY 099.873  Directory

Ouvrir  KeyUpdate  setup

Cliquez sur Oui

Mise à jour réussie pour VCI 099 873, cliquez sur OK

3) Activer Multi-Diag J2534

Ouvrir l'interface DAEMON Tools

Sélectionnez  l' image  fonction et de l' image de montage  D: / DMS I 2015_V33.06

Double - cliquez sur  MDS I 2015_V33.06  venir à multi-Diag Bureau assistant d' installation

S'il vous plaît contacter votre fournisseur pour obtenir votre code d'activation. Votre ceux donnés sont: 31-xxxxxxxxxxx

Sélectionnez le type de configuration (région) convient à votre besoin, appuyez sur Suivant

ClickNext

Multi-diag est la configuration du logiciel

S'il vous plaît Attendez jusqu'à ce que l'intégralité de l'installation du logiciel. Habituellement, il faut environ 30 minutes à 1 heure.

L' installation est terminée. Sélectionnez " Non, je vais redémarrer votre ordinateur plus tard " , puis appuyez sur Terminer.

4) Installez I-2015_SP1_33.11

Première  I 2015_SP1_33.11  Annuaire sur CD

Installez le programme d'installation

Entrez 6 chiffres est le numéro de série / SN ou votre interface VCI

S'il vous plaît Attendez jusqu'à ce que l'intégralité de l'installation du logiciel. Habituellement, il faut environ 30 minutes.

Cette fois, sélectionnez "Oui, je veux redémarrer mon ordinateur maintenant" et cliquez sur Terminer.

L'ordinateur va redémarrer automatisch.

5) Installez I-2015_SP2_V33.21

Ouvrir CD Logiciels

Première  I 2015_SP2_V33.21  Directory

Installez le programme d'installation

Entrez 6 chiffres est le numéro de série / SN ou votre interface VCI

S'il vous plaît Attendez jusqu'à ce que l'intégralité de l'installation du logiciel. Habituellement, il faut environ 30 minutes.

Sélectionnez redémarrer votre ordinateur maintenant et attendre le redémarrage de l'ordinateur

6) Installer le pilote Multi-diag

Connectez  Multi-Daig J2534  Pass-Thru Interface VCI avec l' ordinateur

Computer détectera assistant matériel

Sélectionnez "Installer à partir d'une liste ou d'un emplacement spécifique (Avancé)", cliquez sur Suivant

Parcourir dossier  C: / ACTIA / Pilotes VCI / PTIG

pilote de matériel d'installation complète. Cliquez sur Terminer

7) Configurer Multi-diag VCI

Accédez à  C: / ACTI A / Multi-Di @ g / A T530  Directory

Cliquez sur AT530cfg

Sélectionnez les fenêtres de configuration Multi-Diag

Cliquez sur  Interface de communication

Sélectionnez  USB Universal Serial Bus , cliquez sur Oui

Sélectionnez le numéro de série VCI

Appuyez sur OK

le numéro de série VCI enregistré. Appuyez sur OK

Quittez les fenêtres

ouvert  at530

Vérification des informations de programme, vous verrez la version du programme, le numéro de série, etc.

8) Run Multidiag 2.015,01 Software

Ouvrir  l' appareil ai Manager> I + ML ACTIA Device- XS> XS PassThru USB Driver  pour vérifier si lepilote est bien installé

Ouvrez le logiciel Multi-diag sur le bureau

make Sélectionnez du véhicule, le modèle, le module (c.-à-moteur) et la fonction ie Injection

Le système demande "Votre abonnement Multi-diag se terminera BINNEN 0 jours." Icône Appuyez sur Tick pour continuer.

Interface de communication de mise à jour.

Computer détectera assistant matériel

Sélectionnez "Installer à partir d'une liste ou d'un emplacement spécifique (Avancé)", cliquez sur Suivant

Parcourir dossier  C: / ACTIA / Pilotes VCI / PTIG

pilote de matériel d'installation complète. Cliquez sur Terminer

Interface Vérifiez VCI est bien relié (Device Manger-> ACTIA USB Périphériques-> USB Devices PassThru)

Si le système demande "La carte de communication de véhicule ne peut pas enregistrer être atteint, confirmer pour essayer à nouveau, Annuler pour ignorer", appuyez sur Tick icône.

Sélectionnez la fonction du diagnostic

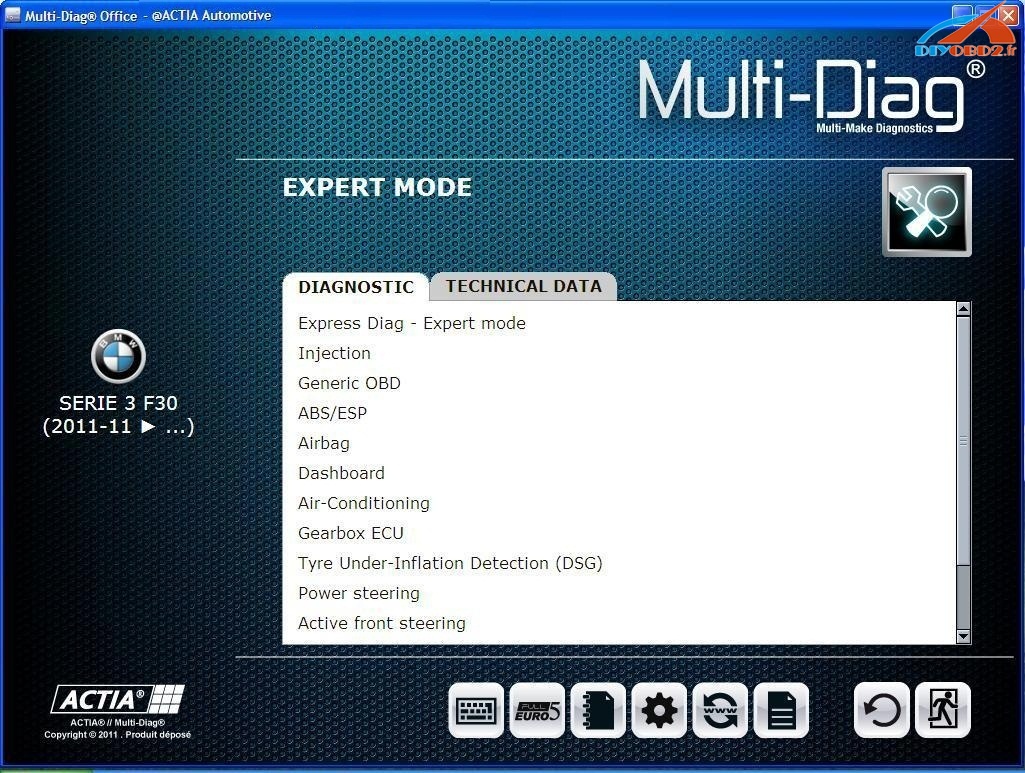

Fonctions ou I-2015 Multi-Di@g:

Les codes de diagnostic de tous les ordinateurs

intervalle d'entretien Réinitialiser

Modification des eaux d'égout

Lire / effacer les calculatrices de défaut

L'entretien du filtre à particules

Diagnostic de refroidissement électronique

réglages circuit de refroidissement de lecture,

servocommandes Test

Diagnostic du filtre à particules

Contrôle électronique des émissions de polluants

Contrôle de la sonde Lambda

Configuration électronique de la taille des pneumatiques,

Configuration électronique des pneus (hiver / été)

Réglage de la pression des pneus de vannes

Diagnostic et gestion des chocs entraîné

Calibration de l'angle du capteur de conduite (Initialisation de l'angle de braquage)

Mise en œuvre des airbags de sécurité (verrouillage / déverrouillage)

Reconfiguration d'un nouveau Airbag calculatrice,

Diagnostic des calculateurs Airbag,

Détecteur de pluie pare-brise (lecture et effacement défaut)

panneau de test et les activateurs de lumières,

Réglage Xénon,

radar arrière

Configuration de la radio,

Configuration CD du chargeur,

alarmes de réglage

La configuration du coupleur,

Configuration système vélo de chargement

Diagnostic des calculateurs ABS, ESP.

Diagnostic et déverrouiller les freins électriques.

Purger le système de freinage.

Diagnostic d'un moteur d'injection de calculatrice (diesel, essence, FlexFuel, etc ..)

Programmation ou injecteurs

Configuration électronique de la vanne EGR

Le diagnostic des ordinateurs de pointe,

Configuration des fonctions de confort,

Changer la langue du tableau de bord,

maatregelen physique (option avec une sonde - non fourni)

Access direct à toutes les fonctions de diagnostic.

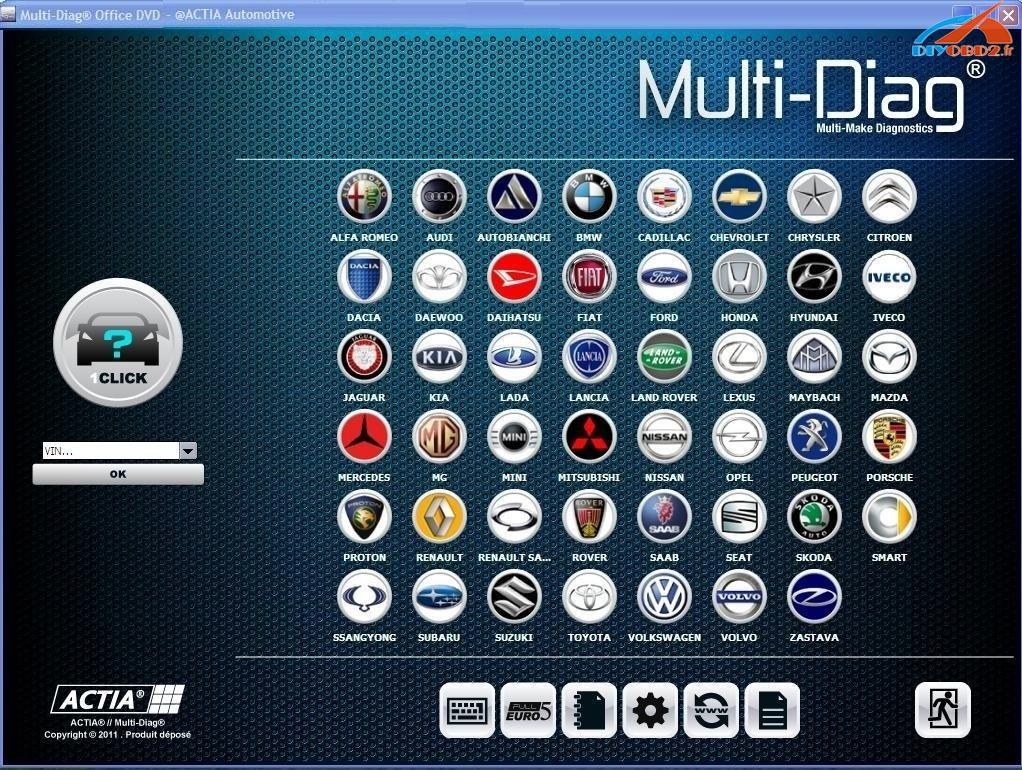

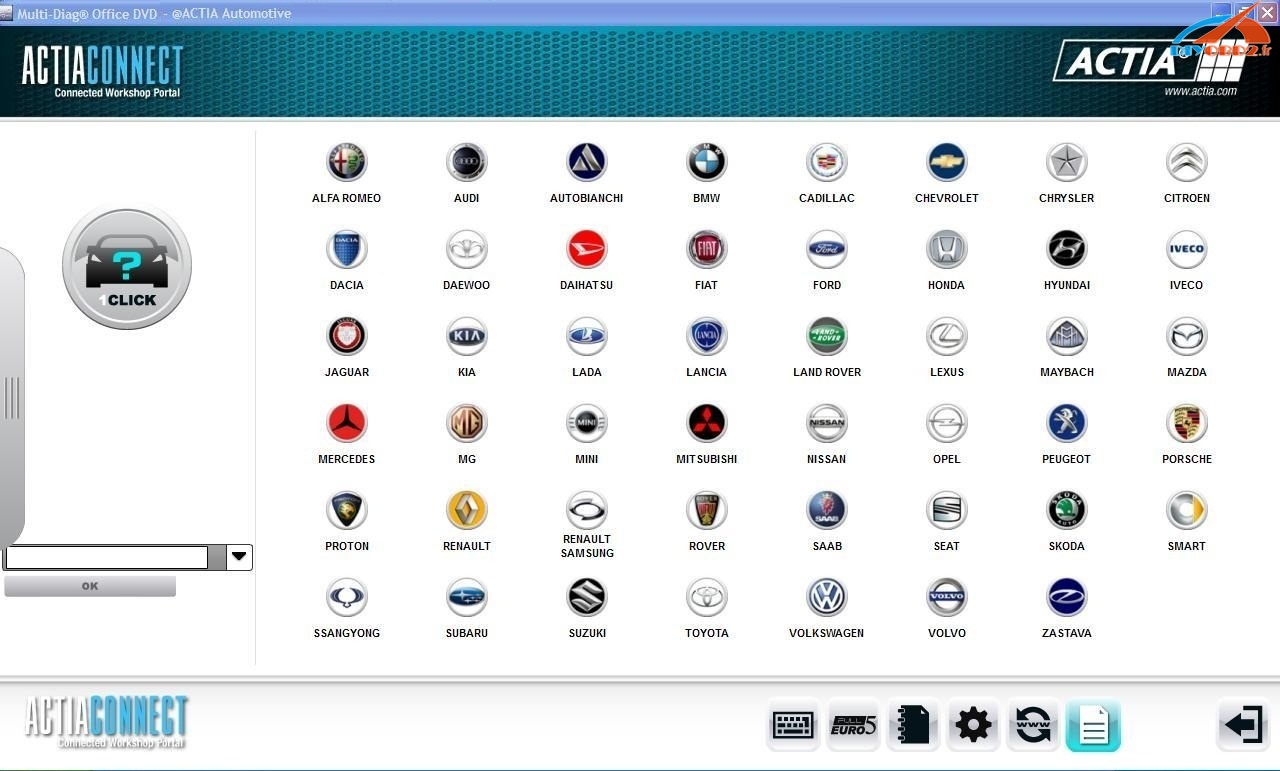

Multi-diag liste 1-2015 du véhicule:

protocoles:

Conforme à la norme SAE J2534 & J2534-1

Soit RS 232 ou USB pour PC

K-Line ISO 9141 (100 mA)

KWP 2000 ISO 14230-4

SAE J1850 PWM

SAE J1850 VPW

CAN 2.0B ISO 11898

CAN ISO 15765-4

SCI SAE J2610

Comparation tussen Multidiag ACTIA J2534 :
